Канавокопатель КПУ-2000А (рис. 102) прицепляется к трактору ДТ-54. Имеет универсальную раму, установленную на одноосном ходу, и снабжен сменными рабочими органами: двухотвальным канавокопателем, двухствольным палоделателем, ковшом и рыхлителем.
Рама машины сварной конструкции. В задней части рама 9 образует трапециевидную площадку. К переднему концу рамы приварен кронштейн 8 с отверстиями для крепления прицепной серьги. К задним концам балок рамы приварен кронштейн, к которому крепится стойка 1 корпуса канавокопателя.
Металлические колеса 10 установлены на конических роликовых подшипниках. Диски колес приварены к ободу и крепятся болтами к чугунной ступице.
К щекам корпуса канавокопателя приварены передние концы отвалов 4, снабженные съемными ножами 3. Для обеспечения необходимой жесткости отвалы связаны между собой косынками и распорными трубами. Отвалы установлены так, что угол между режущими кромками ножей в плане равен 20°.
На приваренных к задней поверхности отвалов пластинах с регулировочными отверстиями крепится брус, на котором смонтированы бермоочистители 5. После заглубления канавокопателя брус бермоочистителей устанавливают так, чтобы крылья их срезали вершины дамб иа заданную высоту.
К стойке 1 прикрепляется нож, который разрезает грунт. Лемеха 2 одним болтом крепятся к отвалу 4 и двумя — к стойке 1.
Канавокопатель снабжается тремя парами лемехов различных размеров, дающих возможность получить ширину дна канавы 30, 40 и 50 см.
За один проход канавокопатель нарезает трапецеидального сечения канаву с шириной по дну до 500 мм, глубиной по выемке до 400 мм и откосом 1:1.

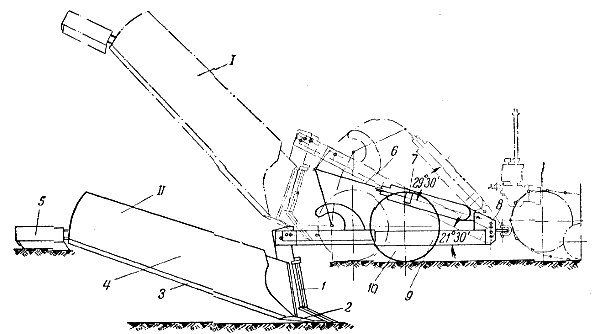

Рис. 102. Канавокопатель КПУ-2000А. I - транспортное положение, II -
рабочее положение, 1 - стойка, 2 - лемех, 3 - нож, 4 - отвал, 5 -
бермоочиститель, 6 - шток поршня гидравлического подъемника, 7 - гидравлический
подъемик, 8 - кронштейн, 9 - универсальная рама, 10 - ходовые
колеса.
