Канавокопатель ЛКА-2

Канавокопатель ЛКА-2 (рис. 99) предназначается для устройства осушительных канав на лесных и сельскохозяйственных землях, а также для очистки и восстановления осушительных канав, заиленных или заросших кустарником. Канавокопатель работает в сцепе с двумя тракторами С-80.

Основными узлами канавокопателя являются рама 1 сварной конструкции, которая состоит из одной средней и двух боковых балок. Средняя балка рамы состоит из швеллеров № 20 и усилена сверху и спизу накладками- из листов. Корпус (рабочий орган) 3 состоит из остова, отвалов, ножей-откосников, лемеха и черенкового ножа. Остов рабочего органа сварной и состоит из стойки, лыжи и кронштейна лемеха.

Полуцилиндрическая форма отвалов рабочего органа обеспечивает с наименьшей затратой тягового усилия перемещение грунта, вынимаемого из прокладываемой канавы с оборотом пласта.

Для получения чистых откосов канавы и облегчения резания грунта, древесины и корней растительности нижние боковые кромки отвала снабжены съемными взаимозаменяемыми ножами-откосниками 11, которые крепятся к отвалу специальными винтами. Передняя часть рабочего органа заканчивается съемным лемехом, являющимся ого основной режущей частью. Лемех крепится к остову рабочего органа специальными болтами.

Впереди рабочего органа установлен черенковый нож, разрезающий грунт по оси канавы.

Колесный ход 12 состоит из рамы и двух колес.

Рама колесного хода сварная и состоит из оси, выполненной из трубы 140 X 22 см, к концам которой приварены балки коробчатого сечения.

В свободные концы балок вварены полуоси, на которые устанавливаются  колеса, снабженные подшипниками  скольжения.

В средней части оси колесного хода приварены два рычага, между которыми на оси установлены три блока, представляющих собой подвижную обойму полиспаста выглубления.

К левому рычагу приварена скоба, служащая для закрепления (при помощи клипа) конца каната выглубления.

Между рычагами шарнирно укреплена планка, фиксирующая канавокопатель в транспортном положении.

Ось рамы колесного хода монтируется на трех подшипниках скольжения.

В рабочем положении колеса нагрузку не воспринимают. Благодаря свободному перекатыванию колес неровности трассы (ямы, кочки, пни и др.) не влияют па уровень дна прокладываемой канавы.

Бермоочиститель 4 представляет собой вертикальные листы толщиной 5 мм. Верхняя кромка каждого листа отогнута для предотвращения переваливания грунта через верх бермоочистителя. Нижние кромки бермоочистителя усилены ребрами.

Механизм подъема 5 бермоочистителя монтируется на поперечной балке, приваренной между стойками, и состоит из редуктора с конической передачей, винта с гайкой и подвижной каретки.

При вращении штурвала гайка, навинчиваясь или свинчиваясь с винта, опускает или поднимает бермоочистители, устанавливая их в соответствии с глубиной прокладываемой канавы.

Подвижная каретка состоит из двух балок. Каретка при помощи подъемного винта с гайкой может перемещаться с бермоочистителями в вертикальной плоскости относительно рабочего органа канавокопателя.

Сцепное устройство 6 состоит из сектора, на котором смонтированы две прицепные серьги. Верхней серьгой канавокопатель соединяется со сцепным устройством сзади идущего трактора, а к нижней серьге привязывают тяговый канат, второй конец которого соединяется со сцепным устройством впереди идущего трактора.

Сектор прицепа центральным пальцем шарнирно соединен с рамой канавокопателя. Поворотом сектора вокруг центрального пальца регулируется глубина прокладываемой канавы.

Флюгерная колонка 7 состоит из кронштейна, который болтами крепится к площадке, приваренной к корпусу лебедки. В головной части кронштейна шарнирно укреплена сварная обойма с блоком. Блок вращается на подшипнике качения.

Подъем и опускание рабочего органа канавокопателя производятся через шестикратный полиспаст и канат лебедкой Д-269, установленной  на  тракторе.

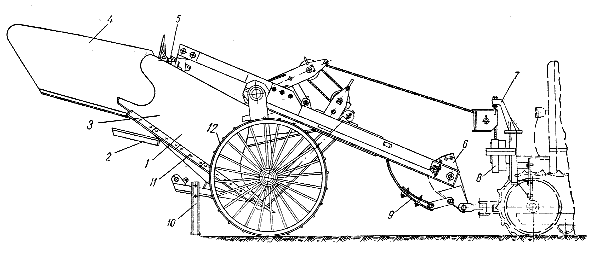

Рис. 99. Канавокопатель ЛКА-2. 1 - рама. 2 - откидная подставка. 3- корпус (рабочий орган), 4 - бермоочиститель, 5 - механизм подъема бермоочистителей, 6 - сцепное устройство, 7 - колонка, 8 - лебедка, 9 - канат тяговый , 10 - подпорка, 11 - ножи откосники, 12 - колесный ход
