Плавучая землесосная установка 4ПЗУ (рис. 66) предназначена для очистки каналов, прудов и водоемов от наноса и может работать только на легких грунтах (пески, супесь и илы), не требующих при разработке предварительного рыхления.
Оборудование размещается на металлическом плоскодонном понтоне длипой 4,7, шириной 2,2 и высотой 0,8 м. Вес без плавучего грунтопровода 3,1 т, осадка в рабочем состоянии 30 см.
Основной рабочий агрегат установки состоит из землесоса 4НЗ и дизель-мотора Д-35 мощностью 35 л. с.
Передвижка установки (папилкопирование) производится ручной четырехбарабанной лебедкой и свайным механизмом.
Землесосная установка 4ПЗУ перевозится к месту работы в собранном виде на 3-тонной автомашине. Сосун при этом снимается. По водоему она передвигается самостоятельно, благодаря реактивному действию струи, со скоростью до 11 км/час.
Обслуживают установку два человека: багермейстер и рабочий по паблюдению за грунтопроводом. Производительность установки 24,5 м3/час.

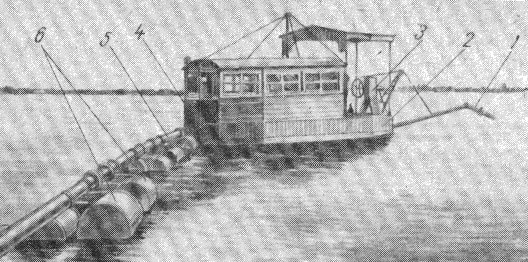

Рис. 66. Землесосная установка 4ПЗУ. 1 — подвижной всасывающий грунтопровод, 2 — понтон, з — лебедка, 4 — свайный аппарат, 5 — подвижной нагнетательный трубопровод, 6 - поплавки
Технические характеристики землесосной установки
| Показатели | 4ПЗУ |
| Производительность по грунту (м3/час) | 60—70 |
| Дальность транспортировании пульпы по горизонту (м) | 600 |
| Наибольшая глубина разработки (м): рыхлителем сосуном |
3,5 4,5 |
| Установленная мощность (л.с.) | 150 |
| Вес установки (т) | 31,0 |
| Удельный расход горючего на 1 м3 вынутого грунта | 0,30-0,40 |
