Передача между параллельными валами может осуществляться при помощи цепей, надеваемых на звездочки. Этот способ позволяет производить передачу без скольжения при значительных расстояниях между валами.
При цепной передаче звездочки должны располагаться в одной плоскости, а цепь натягивается так, чтобы ее средняя часть (между смежными знездочками) провисла на 2—2,5 см на 1 м длины. В сельскохозяйственном машиностроении часто применяют фасоннозвеньевые крючковые цепи, которые составляются из отдельных звеньев (рис. 6, а), изготовляемые из ковкого чугупа. Применяются они в приводах машин при скоростях до 3 м/сек. Чтобы предупредить быстрый износ, крючковую цепь необходимо надевать на звездочку открытой стороной крючков вверх и крючками вперед по ходу цепи.
Имеют широкое применение в различных машинах втулочно-роликовые цепи (рис. 6, б и в). Поворот в шарнире происходит за счет вращения валика но втулке. Наличие ролика предохраняет зубья звездочки от износа.
Звенья цепи составляются из четного числа пластин, шарнирно соединенных валиками. Втулочно-роликовые цепи применяются для работ на звездочках или гладких роликах подъемных механизмов с ручным или машинным приводом.
На экскаваторах имеют широкое применение однорядные втулочно-роликовыо цепи с изогнутыми пластинами (рис. 6, г), у которых внутренние концы пластин 1 цепи надеты на концы втулок 3, имеющих диски, предотвращающие износ втулок. Пальцы 2 проходят через отверстия пластин и втулок. Палец 2 закрепляется от выпадения шплинтом 5. На втулку 3 надевается ролик 4, соприкасающийся с зубьями звездочки. Поверхности роликов и пальцев цементируют для предотвращения быстрого их износа.
 |

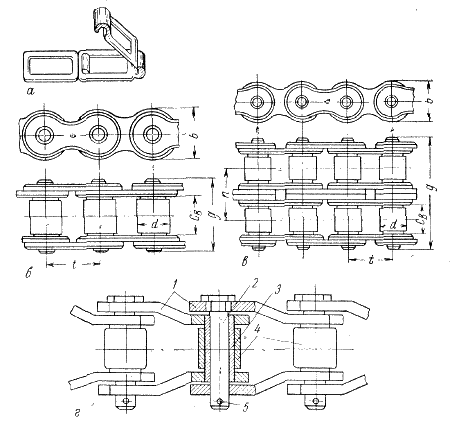

Рис. 6. Типы цепных передач. а —
цепь фасоннозвеньевая крючковая — эварта, б — цепь втулочно-роликовая
однорядная, в — цепи втулочно-роликовые двухрядные, г — цепь фасонная
однорядная втулочно-роликовая с изогнутыми пластинами; 1
—пластины, 2 —пальцы. 3— втулки, 4— ролики, 5 —
шплинт. |
